余热锅炉所用仪表选型参考品牌
余热锅炉所用仪表选型参考品牌
本余热锅炉凭证DL5000-2000《火力发电厂设计手艺规程》及相关的规范， ，，设置了较为完整的现场仪表和装备， ，，所提供的仪表和装备均为切合国际IEC及国家相关标准， ，，且通过ISO质量系统认证的的产品， ，，以包管系统的可靠及稳固性。。。。
热工仪表选型标准
随余热锅炉本体供应的检测元件、仪表及控制装备， ，，选用通用产品， ，，并切合国家有关标准。。。。选用的仪表不含有水银等有害物质。。。。不选用国家宣布镌汰的产品。。。。

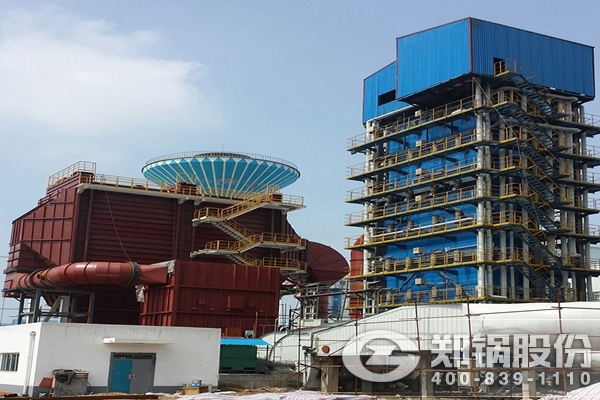

25吨玻璃窑余热锅炉
仪表控制装置的要求
- 所选压力、差压、流量等变送器应为两线制(24V DC)
- 仪表控制装置的信号接口的规范
- 电信号：模拟量信号：4~20mADC
- 热电偶：K分度
- 热电阻：Pt100
- 开关量信号为无源接点， ，，其接点容量不小于3A、220VAC， ，，1A、24VDC。。。。
调理阀、电动阀门执行机构均选用一体化产品， ，，知足就地及远程操作。。。。电动阀门驱动力矩与阀体的要求相顺应， ，，清静可靠、行动无邪、并附有动态特征曲线。。。。随驱动装置提供的接线盒， ，，其密封性、防尘、防水应切合IP65防护品级。。。。调理阀行动无邪、关闭严密并具有优异的调理性能， ，，同时附有知足自动控制要求的调理特征曲线及最大差压下的漏流量。。。。随阀门带的行程开关及力矩开关能可靠行动， ，，能顺应种种现场运行情形， ，，严密性好， ，，能准确反应阀门翻开和阀门关闭的状态。。。？？？？ ？？亟拥闳萘亢褪萦χ阍冻炭刂坪土；；；；；さ囊。。。。所带位置反响信号应与阀位对应。。。。
(1)余热锅炉没有配套的电气柜， ，，都是设计院设计出图纸后再由业主招标， ，，锅炉本体没有电气装备。。。。(2)风机接纳低压变频， ，，也在设计院设计的配电柜内里。。。。(3)以后设计院设计出配电柜图纸后， ，，会响应发配电柜招标手艺规格书。。。。(4)如厂家要配套一些电气箱柜：
1：低压断路器、接触器元器件选型可按施耐德、上海人民电器、北京人民电器、苏州常熟开关厂、天水长城电器等选型;
2：低压变频器选用施耐德、罗克韦尔、ABB、西门子等品牌;
3：低压软启动选用西安西普、上海雷诺尔、施耐德、ABB等品牌。。。。
| 仪表选型参考品牌 | |||
| 序号 | 装备种别 | 供货单位 | 备注 |
| 1 | 标准孔板、喷嘴 | 川仪、上仪 | |
| 2 | 压力表 | 北京布莱迪、川仪 | 现场指示用 |
| 3 | 压力差压智能变送器 | EJA、罗斯蒙特、E+H | |
| 4 | 铂热电阻、热电偶 | 安徽天康、川仪、上润 | |
| 5 | 双金属温度计 | 安徽天康、川仪、上润 | |
| 6 | 调理阀 | 川仪、上仪 | |
| 7 | 磁翻板水位计 、双色水位计、平衡容器 | 上仪 | |
| 8 | 电磁流量计 | 川仪、上润 | |
自动化：
1.PLC：西门子300
2.上位机软件：各PLC硬件配套软件。。。。
3.UPS：科华， ，，川仪
4.上位机：DELL ， ，，研华
5.配电隔离器：南京优倍， ，，MTL,魏德米勒， ，，宇通
6.端子：魏德米勒， ，，菲尼克斯
7.继电器：魏德米勒， ，，施耐德
8.空开： ABB880
9.电源：西门子， ，，魏德米勒， ，，菲尼克斯
10.交流机：西门子， ，，魏德米勒
